Производство коннекторов Klotz a.i.s. серии KIK

Более 30-ти лет инженеры-конструкторы компании Klotz a.i.s. чутко следят за тенденциями развития музыкального оборудования и за стремительно растущими запросами музыкантов.

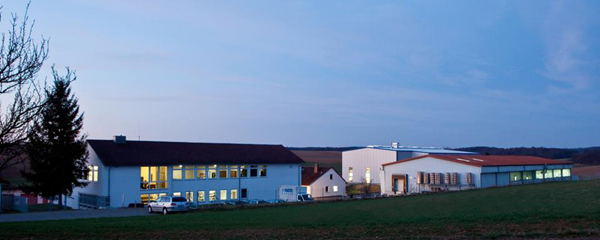

Разъемы KIK были разработаны компанией специально для кабелей этой серии. Они собираются на передовом производстве в Германии, в баварском городке Виттигхаузен Вильхбанд, что позволяет контролировать каждый этап сборки и не тратиться на доставку комплектующих с другого конца света.

На этом небольшом складе постоянно хранится 2,2 миллиона метров кабеля, в том числе более 300 километров мультикора:

Производство коннекторов Klotz a.i.s. серии KIK

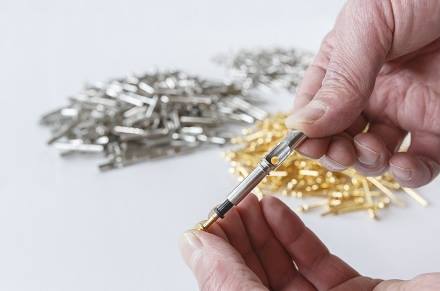

Коннекторы KLOTZ KSPX jack состоят из трех частей: металлической гильзы, пластиковой изоляции и металлического кончика-контакта. Гильза, контакт и штекер изготавливаются из никелированной латуни. Также на заводе производится версия этих разъемов с позолоченным контактом (на фото).

Производство коннекторов Klotz a.i.s. серии KIK

Все части разъемов изготавливаются с использованием цифрового высокоточного оборудования, поэтому после изготовления комплектующих дальнейший процесс сборки не требует ручного труда: изоляция (формованная пластиковая трубка) впрессовывается в гильзу пневматическим прессом.

Вторая пневматическая машина впрессовывает заготовку в разъем – он готов!

Открыть для себя Gretsch

Следующий этап – пайка токопроводящих жил.

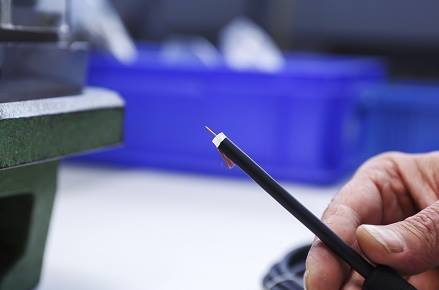

Цифровой станок с точным наведением снимает часть изоляции с конца кабеля и закручивает в жгут токопроводящие медные жилы. Изолятор – белый диск на фото - закрепляется между оболочкой и жилой. Это делается для предотвращения короткого замыкания. На фото также хорошо видно отведённое пока в сторону заземление.

Производство коннекторов Klotz a.i.s. серии KIK

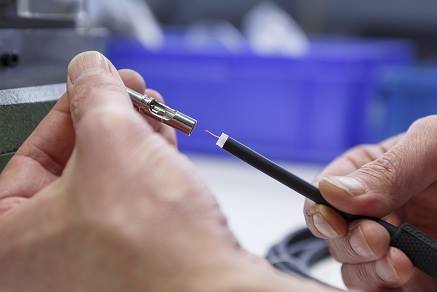

Затем подготовленный кабель вставляется в разъем…

Производство коннекторов Klotz a.i.s. серии KIK

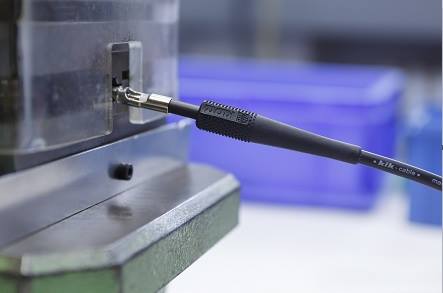

...и намертво обжимается, создавая газонепроницаемый контакт. Коннектор дополняется также резиновой разгрузкой натяжения кабеля, способной, по гарантии производителя, выдержать нагрузку до 10 тонн. Такой способ пайки и обжимки создает монолитное, износостойкое соединение.

Производство коннекторов Klotz a.i.s. серии KIK

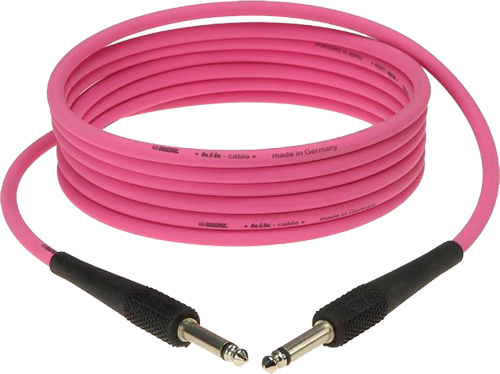

Серия кабелей КИК получила свое название после производственных испытаний на фабрике: по прорезиненному разъему можно бить молотком со всей силы, и он сохранит свои превосходные проводящие свойства.

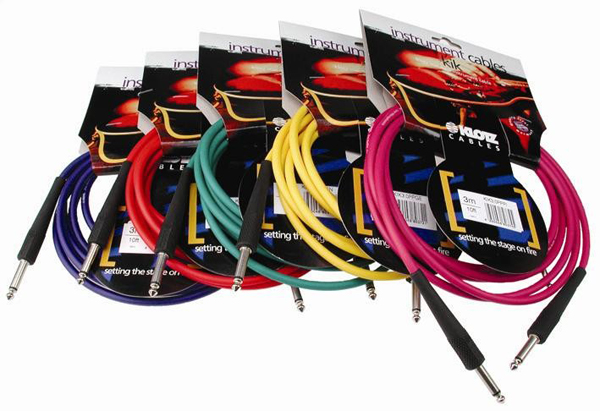

Кабели выпускаются черного, розового, желтого, зеленого, голубого и красного цветов:

Производство коннекторов Klotz a.i.s. серии KIK
